Какво трябва да знаем за акустичните канализационни системи?

Системите за отводняване формират скрития гръбнак на всяка сграда, но когато не са правилно проектирани, те могат да се превърнат в значителен източник на шум. С нарастващите очаквания за комфорт в сградите и акустични характеристики, звукоизолацията вече не е лукс в съвременното строителство – тя е необходимост. Тази статия ще ви запознае със структурата, функцията и предимствата на акустичните системи за канализация и представи Pipelife Master3Plus – лидер на пазара в безшумните решения за отводняване.

_{Как функционират тръбите за сградна канализация?}

Канализационните системи се грижат за безопасното транспортиране на отпадъчните води от сградите до канализационните мрежи и в крайна сметка до пречиствателните съоръжения.

Всяка мивка, вана, пералня, съдомиялна машина или тоалетна в сградата е свързана със сложна мрежа от тръби, която отвежда битовите отпадъни води. Хоризонталните тръби, идващи от мивки, душове, вани, перални и съдомиялни машини пренасят т.нар "сива вода", а тези от тоалетни, писоари и бидета пренасят "черната вода".

Хоризонталните разклонения са свързани с вертикална тръба, която е проектиран да осигурява ефективно и безопасно отвеждане на отпадъчните води от всички етажи към главната канализационна мрежа.

_{Изолация на сградни отпадъчни тръби: Звукоизолация на битови канализационни системи}

Звукоизолацията се е превърнала в ключов аспект от днешния дизайн на сгради, тъй като очакванията на клиентите за комфорт и качество на живот продължават да нарастват. Чрез свеждане до минимум на шума от съседни помещения, външни източници и санитарни инсталации, ефективната звукоизолация помага за създаването на по-тиха и по-спокойна среда.

В съвременните сгради, системите за сградна канализация трябва да бъдат нещо повече от инсталация за ефективно отвеждане на отпадъчните води – те също трябва да работят тихо. Тук влизат в действие акустичните системи за канализация. Те имат подобрени звукоизолационни свойства, абсорбирайки шума от отвеждането на отпадъчни води и спомагайки за поддържането на по-приятна вътрешна среда.

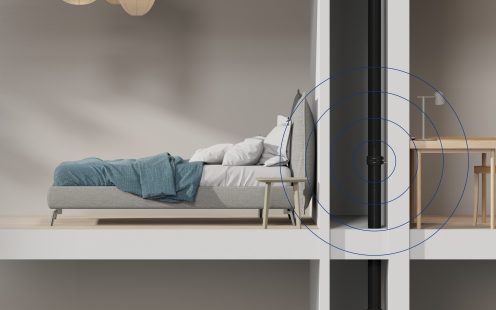

_{Шумово замърсяване от отвеждане на вода: Колко силно е твърде силно?}

Въпреки че шумът от сградните канализационни системи обикновено е периодичен, той може значително да повлияе на комфорта на живот в съседните помещения. В зависимост от конструкцията на сградата, свойствата и дизайна на водопроводната система, шумът от изпускането на вода в някои случаи може да достигне до 85 dB(A) - еквивалентно на това да се намирате в натоварен трафик или оживен ресторант.

Въпреки че в повечето случаи смущенията не са толкова сериозни, комфортните нива на шум в помещения, предназначени за умствена работа или почивка, не трябва да надвишават 30-45 dB(A). По-високите нива на шум могат да нарушат съня, отдиха и да допринесат за проблеми с концентрацията или намалена производителност. В зависимост от вида на сградата и регионалните разпоредби, сградната канализационна система може да бъде обект на още по-строги акустични изисквания.

_{Най-добрата акустична система за сградна канализация в Европа? Открийте Master 3 Plus!}

Pipelife Master3Plus е призната за една от най-тихите системи за канализация в Европа.

Тестове, проведени от Института Фраунхофер в Германия съгласно VDI 4100, показват, че Master3Plus намалява шума от отвеждане под 10 dB(A) - ниво на звука, което е почти нечуваемо и тихо колкото човешкото дишане.

Системата Master3Plus е тествана в съответствие със стандарт EN 1451 и се използва широко в цяла Европа както при ремонти, така и при ново строителство, особено в проекти, където високият акустичен комфорт е приоритет.

_{Предимства на системата за тръбопроводи за отпадъчни води Master 3 Plus}

Системата за сградна канализация Master3Plus е проектирана не само за свеждане до минимум на шума от отвеждането на вода, но и за осигуряване на най-висока издръжливост, дълъг експлоатационен живот, гъвкавост за различни сценарии на монтаж и лесно боравене през всички етапи на строителство.

• Подходящ за монтаж при отрицателни температури: Системата е тествана при температури до -10 °C (в съответствие с EN 1451) и е демонстрирала отлична устойчивост на удар. Монтажът на Master3Plus може да се извърши безопасно дори при тежки метеорологични условия, без риск от забавяне на проекта.
• Подходящ за подземни системи за отводняване: Канализационни тръби Master3Plus с размери ≥DN/OD75 могат да се монтират над и под земята. Системата отговаря на изискванията за вътрешно изпитване под налягане в съответствие с EN 1451-1.

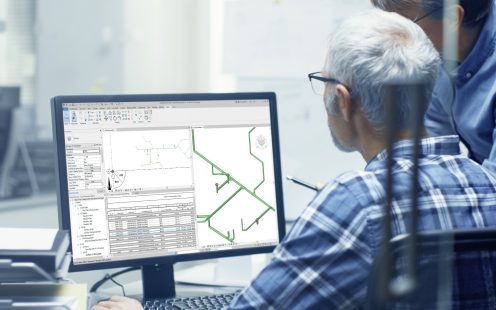

• Пълна BIM библиотека: Винаги актуалната BIM библиотека, съвместима с водещ софтуер за проектиране, позволява лесна оптимизация на всеки проект. Клиентите могат да създават виртуални инсталации за точни изчисления и откриване на проблемни точки.
• Наличност на EPD: Декларациите за екологични продукти (EPD) предоставят стандартизирани, проверени данни за въздействието на даден продукт върху околната среда през целия му жизнен цикъл. Тази информация позволява лесно сравнение на въздействието на Master3Plus върху околната среда с възможни алтернативи и подкрепя заявленията за сертифициране за устойчиво строителство, като DGNB, LEED и BREEAM.
• Оптимизиран за предварително асемблиране: С широка гама от фитинги, с вградени муфи и надеждни съединения, Master3Plus е популярен избор за проекти с предварително асемблирани инсталации, което позволява намаляване на времето за монтаж до 80%.
• Подходящ за вентилационни системи: Тестовете за анализ на емисиите, проведени в съответствие със стандарта VDA 278, потвърждават, че системата Master3Plus е подходяща за използване във вентилационни системи на сгради.
• Пълно проектиране: Въз основа на дигиталния проект на клиента, Pipelife може да предостави цялостно проектиране на тръбопроводни системи за канализация, включително виртуални симулации с измервания, изчисления и прогнозни разходи.
• Лесна поддръжка: Висококачествените суровини и внимателно проектираните фитинги на системата Master3Plus осигуряват повече от 50 години експлоатационен живот без нужда от поддръжка. Белият вътрешен слой на тръбите Master3Plus улеснява откриването на проблеми по време на инспекции с камера.

Предимства за дизайнерите

Постигането на отлична звукоизолация в сградите започва още на етапа на проектиране – и това не е лесна цел. Балансирането между надеждност, ефективност, устойчивост и поддръжка – всичко това трябва да се вземе предвид. Съвременното строителство често използва неконвенционални архитектурни решения, а пък проектите за ремонт идват със собствени ограничения по отношение на проектирането и разположението на тръбните канализационни системи.

За да улесни процеса на проектиране дори при много сложни проекти, системата за канализация Master3Plus е налична в диаметри от DN/OD 32 до DN/OD 160 (DN/OD 200 ще бъде налична скоро) и предлага водещо на пазара портфолио от около 200 висококачествени фитинги и аксесоари. Възможно е също така да се комбинира Master3Plus с други канализационни системи на Pipelife за диаметри над DN/OD 200.

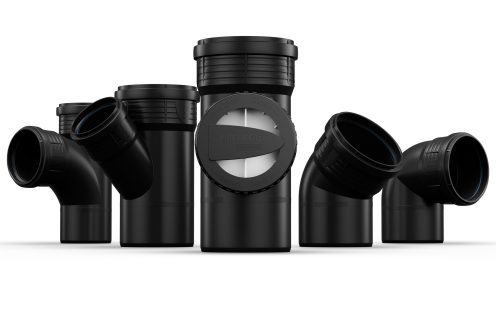

_{фитинги за канализационна система Master 3 Plus}

_{Вентилационен разклонител}

Системите за канализация трябва да бъдат вентилирани, за да се регулира налягането на въздуха в тръбите. Намаляването на колебанията в налягането задържа потенциално вредните канализационни газове и бактерии във водопреносната система и предотвратява навлизането им в жилищните помещения.

Въпреки че отделните вентилационни тръбни системи са една от опциите, съвременните сгради често използват компактни еднокомпонентни системи, при които вентилацията и отвеждането на отпадъчните води се обработват от един и същи тръбопровод. Това може да се постигне чрез използване на вентилационни фитинги, които забавят потока на отпадъчните води и предотвратяват натрупването на отрицателно налягане в системата.

Вентилационният разклонител Master3Plus DN/OD 110 позволява максимален вертикален дебит на оттичане от 12 l/s, докато версията DN/OD 160 поддържа минимум 18 l/s - което го прави идеално, компактно ефективно решение за вентилация на системи за канализация във високи сгради.

_{акустично коляно}

Промените в посоката на потока на отпадъчните води – например, когато водата се движи от вертикалния щранг към хоризонталната тръба за отпадъчни води – създават по-голямата част от шума в канализацията. Вибрациите от точките на преход на потока могат да се разпространяват нагоре по тръбопровода, предавайки шум в цялата сграда.

Акустичното коляно Master3Plus е специализиран фитинг, проектиран да абсорбира вибрациите, причинени от промяна на посоката на потока. Тестове от Института Фраунхофер в Германия показват че акустичното коляно може да намали шума от канализацията с до 7 dB(A). За разлика от стандартните фитинги,  то съчетава усъвършенствани акустични характеристики с оптимизирано съотношение тегло-производителност, което го прави лесен за работа и монтаж от един човек. Фитингът е проектиран за употреба с тръби Master3Plus DN/OD 110 и представлява уникално предложение на пазара.

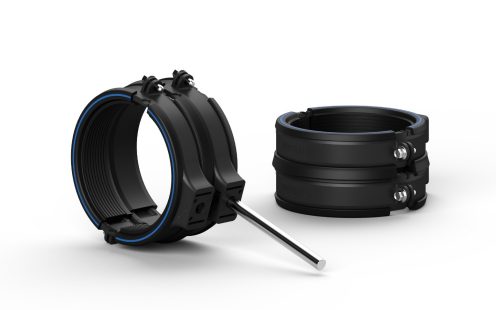

_{Акустични скоби}

Що се отнася до звукоизолацията, дизайнът на скобите за канализационни системи е също толкова важен, колкото и материалите и изолацията на самите тръби. Като предотвратяват предаването на вибрациите на тръбите в конструкцията на сградата, акустичните скоби играят ключова роля за намаляването до минимум на структурния шум.

Портфолиото на Master3Plus включва както двойни, така и единични скоби, които превъзхождат конвенционалните алтернативи на пазара. В тестове, проведени от Института Фраунхофер, единичната скоба намалява шума с до 5 dB(A) в сравнение със стандартните метални скоби с гумено покритие, докато двойната скоба постига намаление с до 10 dB(A). И двата дизайна на акустични скоби се предлагат с DN/OD 110, DN/OD 125 и DN/OD 160.

_{тройници с извити форми}

Тройниците са свързващи фитинги с извито разклонение, което позволява по-плавен преход на потока от хоризонталните тръбни разклонения към вертикалния щранг. Хидравлично оптимизираните фитинги, като например тройниците с извита форма, могат да подобрят потока на отпадъчните води с до 30%, което също така генерира по-малко шум.

Системата Pipelife Master3Plus предлага тройници с извита форма с диаметър DN/OD 90 и DN/OD 110 с различни диаметри на входните отвори за разклонения. Предлагат се както версии с муфа и гладък край, така и изцяло муфирани.

_{Изцяло МУФИрани фитинги}

Изцяло муфираните фитинги намаляват необходимостта от рязане на тръбите, намалявайки отпадъците и спестявайки време за монтаж. Те се използват широко при предварително асемблиране на канализационни системи.

Системата Pipelife Master3Plus предлага над 40 изцяло муфирани фитинга, колена и разклонения, вариращи от DN/OD 40 до DN/OD 125.

_{Ревизия с оптимизиран поток}

Ревизиите се използват в канализационните тръбни системи, за да се улесни локализирането и отстраняването на запушвания, осигурявайки оптимална производителност и дълготрайност на системата. Ревизионните отвори обаче могат да увеличат турбуленцията на водния поток в системата и следователно нивата на въздушен шум.

Ревизии Pipelife Master3Plus разполагат със специално проектирани тапи, които действат като плътна стена на тръбата, когато не е необходима инспекция – осигурявайки плавен поток и допринасяйки за цялостната звукоизолация на системата. Предлагат се както стандартни, така и такива с голям отвор за почистване, в размери от DN/OD 50 до DN/OD 160.

_{Предимства за инсталатори}

Системата за канализация Pipelife Master3Plus е разработена въз основа на обширни проучвания и обратна връзка от водопроводчици и инсталатори, което гарантира, че системата е не само технически напреднала, но и ефективна и лесна за работа на място.

_{Оптимизирано тегло на системата}

Благодарение на първокласните материали и водещия на пазара дизайн, системата Master3Plus съчетава отлични технически свойства, високо ниво на звукопоглъщане и лесно за работа тегло на продукта. Оптимизираното тегло на канализационните тръби, фитингите и аксесоарите позволява на инсталаторите да изпълняват задачите по-бързо, като същевременно намаляват физическото натоварване и умората.

_{Дизайн, който предотвартява грешки}

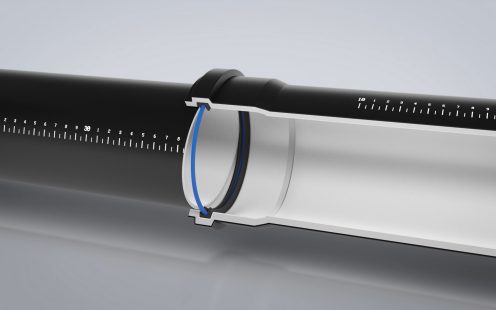

Маркировките за дълбочина на вмъкване на всички фитинги Master3Plus показват дали краят на тръбата или фитинга е вкаран напълно и свързан правилно. Това предотвратява грешки при инсталацията и намалява рисковете от протичане.

_{Патентована геометрия на уплътнителния пръстен}

Тръбите и фитингите Master3Plus са снабдени с двуръбен уплътнителен пръстен DD EPDM с уникално проектирана стъпаловидна геометрия на профила. Дизайнът е създаден, за да намали значително силите при поставяне, което прави връзките по-бързи и лесни за манипулация, но и по-надеждни.

Докато повечето акустични системи за канализация разчитат на стандартни BL пръстени, които могат да бъдат трудни за поставяне и са склонни към избутване, специално разработеното решение на Pipelife намалява усилията за монтаж и значително намалява риска от течове.

_{Оптимизирано предварително сглобяване}

Въпреки че уплътнителният пръстен Master3Plus е проектиран да остане здраво на мястото си по време на монтажа, той може да бъде умишлено отстранен, ако е необходимо. Това се прави в случаи на предварително асемблиране на системата преди действителния монтаж, за да се спести време. Симетричният дизайн на уплътнителния пръстен Master3Plus гарантира, че повторното му поставяне е напълно безпроблемно.

заключение

С водеща в индустрията звукоизолация, отлични технически характеристики и обмислен дизайн, който е от полза както за проектантите, така и за инсталаторите, системата за канализация Master3Plus се превърна в търсен избор в строителните проекти в цяла Европа.

Подкрепена от независими тестове и оптимизирана за реални предизвикателства, системата е призната за интелигентен и устойчив избор за съвременни акустични решения за канализация.

„Master3Plus е разработена с оглед на реалните нужди на проектантите и инсталаторите“, заявява Оливър Банерт, мениджър „Развитие на бизнеса“ във Wienerberger AG. „Нашата цел беше да създадем акустична система за канализация, която напълно поддържа съвременните строителни практики и тенденции – без да се прави компромис с производителността.“
