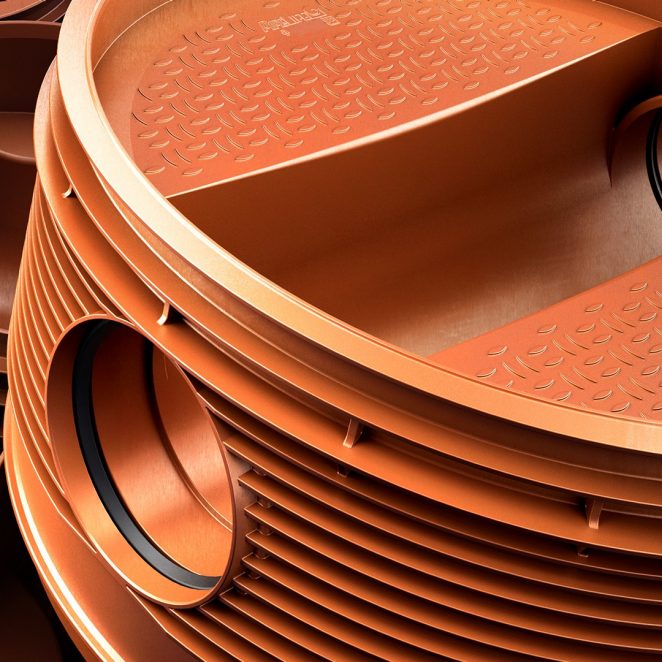

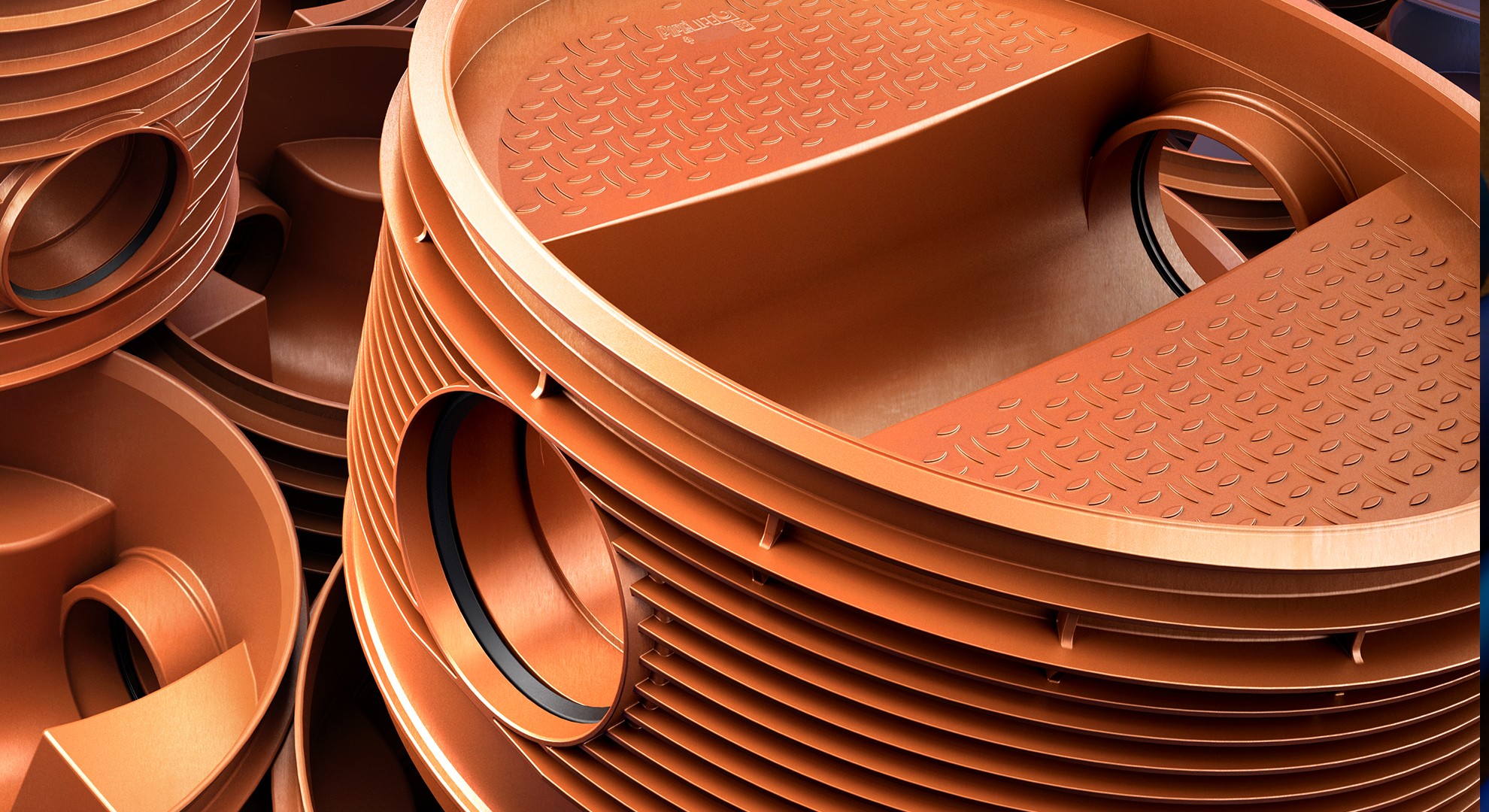

Пластмасови канализационни ревизионни шахти – тип PRO

Комплексни системи за транспортиране на отпадъчните води

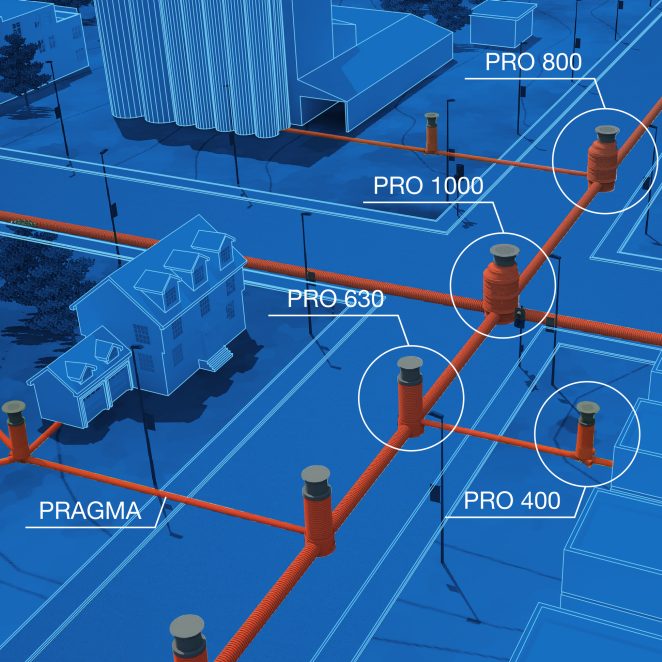

Пайплайф предлага комплексна система за транспортиране на отпадъчните води. Шахтите се обслужват в съответствие с европейските стандарти - DIN EN 476 и  са подходящи за използвани при всички тръбни системи.

Пластмасовите шахти са модерна, екологична и евтина в експлоатационно отношение алтернатива на тежките, обемни и със сложна конструкция бетонови шахти.

Приложение

  • Ревизия и инспекция на гравитационни канализационни мрежи
  • Връзка на канализационни мрежи на различни нива
  • Изменение на трасето на канализационната мрежа в хоризонтална и вертикална посока
  • Смяна на наклона и напречното сечение на канализационната мрежа
  • Черпателен резервоар на канализационна помпена станция тип PROFOS
  • Задържатели на атмосферни води
  • Водомерни шахти тип PRO-WM
  • При конкретните нужди в промишлеността
  • Ревизия и инспекция на телекомуникационни и електроразпределителни мрежи



Предимства на шахти PRO

  • Устойчивост на абразия
  • Химическа устойчивост (от pH=2 до pH=12)
  • Устойчивост на високи температури (60°C при постоянен поток и от 95°C до 100°C при кратковременен поток)
  • Удароустойчивост – съгласно изискванията БДС EN 1411 и БДС EN 1206
  • Гарантирана коравина SN≥2 kN/m2 по цялата височина на шахтата - съгласно изискванията на БДС 13598-2:2009 и ISO 9969
  • Подсилено (оребрено) дъно срещу въздействието на подпочвените води
  • Модулна система – улеснява транспортирането и позволява бърз и лесен монтаж на място
  • Матрично излети еластомерни уплътнителни пръстени EPDM 45 ± 5. БДС EN 681-1
  • Възможност за включвания под различни ъгли и на различни височини – над 3000 комбинации
  • Всички ревизионни шахти тип PRO могат да бъдат изпълнени с телескопични капаци
  • Висока хидравлична проводимост – кюне с гладка повърхност
  • Гарантирана водоплътност на системата в диапазон - 0,3 bar до +0,5 bar съгласно изискванията на БДС EN 1277
  • Ниско тегло
  • Дълъг ескплоатационен живот
  • Съвместимост с гладкостенни PVC тръби тип KG и профилирани тръби тип Pragma и тип Pragnum посредством уникална система от преходи и адаптори
  • Всички входове и изходи са снабдени с муфи и гумени уплътнения за бърз и лесен монтаж
  • Интегрирана част от цялостна канализационна система от тръби, фитинги и съоръжения
  • Лесна инспекция – снабдени със стъпала съгласно EN 13101 и EN 14396
  • Устойчивост срещу изплуване поради оребрената външна повърхност
  • Всички елементи на системата PRO се произвеждат при постоянен производствен контрол на суровината и готовият продукт.

Спецификация



 Материал  PP Полипропилен
Цвят  Оранжев
Диаметър на вход/изход 160, 200, 250, 315, 400
Диаметър на базата 600(ID), 800(ID), 1000(ID)
В съответстве със стандарт prEN13598-2



Като материал за всички компоненти се използва полипропилен.
Предимствата на полипропилена пред други материали са установени на базата на дългогодишни изследвания, с които е доказано:

  • По-висока здравина на модула
  • По-висока жилавост
  • По-висока устойчивост на абразия и висока температура

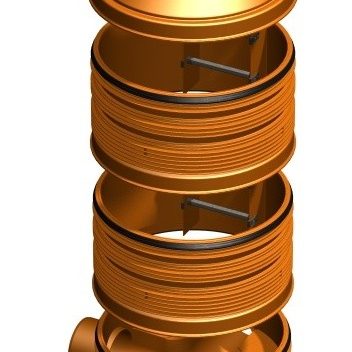

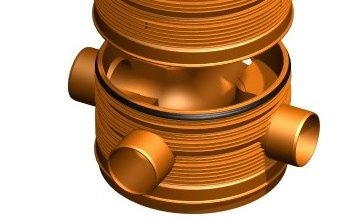

Шахтите са изградени като конструкция, отделните части на която са свързани с помощта на елементи с уплътняващи пръстени. Системата е също, както при пластмасовите тръби и гарантира постоянна водонепроницаемост минимум 5 метра воден стълб равен на 0..5 bar.







Входните шахти се проектират и се използват като резервоари за коагулация, във водното стопанство ако се постави водомер и т.н. Като експлоатационната дълбочина на 6 метра.

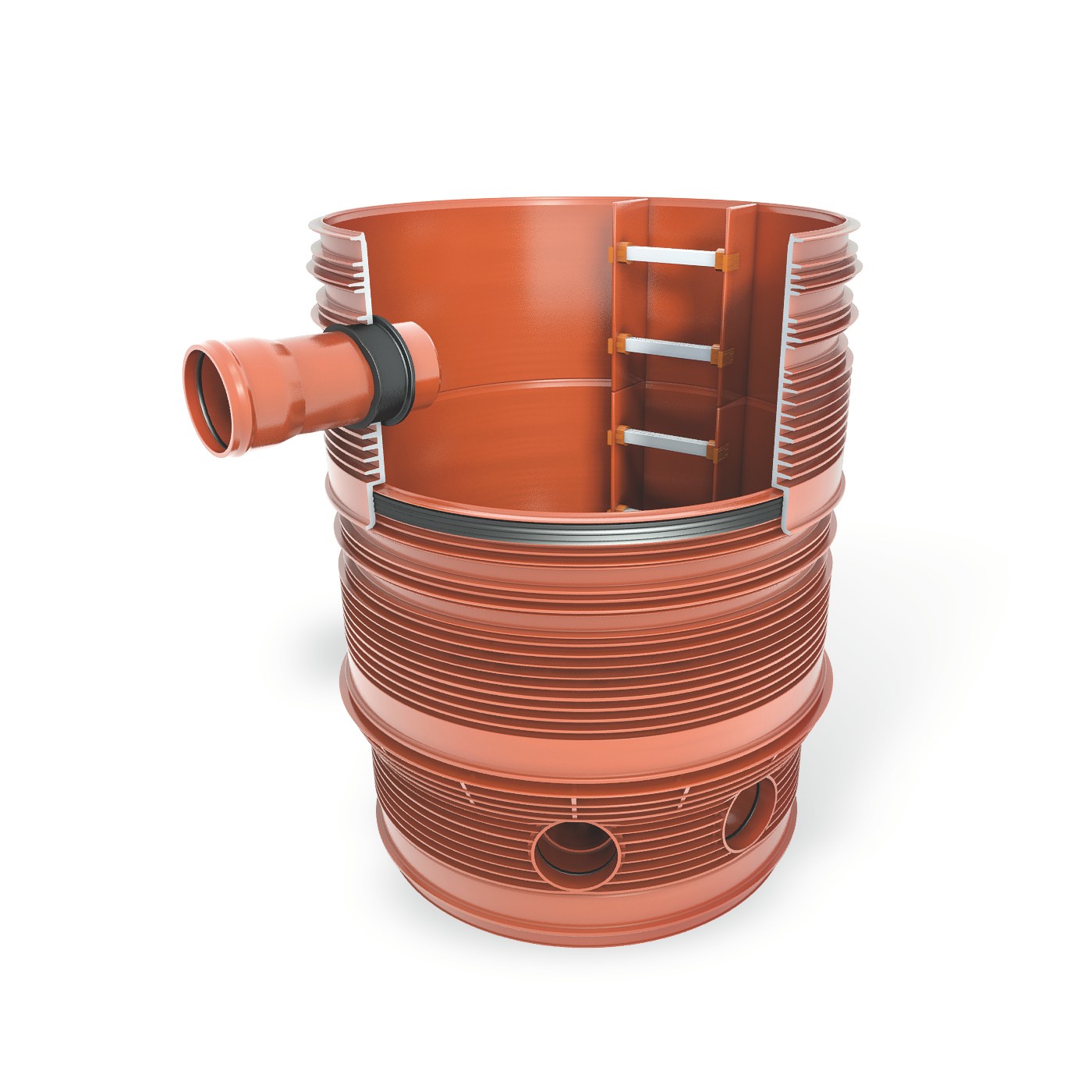

  • Основата на дъното на шахтите DN 800 и DN 1000, долната част е в повечето случаи без подсилване, с изключение на случаите при които нивото на водата е над 1 м.
  • Пластмасов корпус с пръстенова твърдост SN2 с дължина на 0.5 до 1м.
  • Гумен пръстен, с който се уплътнява свръзката между дъното и корпуса
  • Стълба (пластмасова или алуминиева), която се монтира в корпуса
  • Капак, който може да е с бетонен разпростиращ се пръстен или с пластмасов капак. И в двата случая може да се комбинира с бетонен или чугунен капак.

Използване на капаци с разпростиращ се пръстен

Пръстените се поставят върху носещ слой много добре уплътнен на минимум              DPr = 98 % или върху бетонен слой с дебелина 20 см. Хлабината между пръстена и стените на шахтата във всички посоки трябва да е минимум 15 мм.

Използване на телескопични капаци

Не е необходим бетонен пръстен, при натоварване причинено от транспорта е достатъчно доброто уплътнение или слабото бетониране на телескопа. Маншетата позволява слабо отклонение на телескопа според наклона на пътната настилка. При последваща промяна на нивото на пътната настилка, целият телескоп с помощта на съответните приспособления се издига на необходимата височина.





A15 B125 C250 D400 E600 F900
Пешеходни зони, велосипедни алеи и озеленени площи ПАвирани настилки, паркинги и пешеходни зони и др. Водосточни решетки, разположени до бордюрите  с навлизане до 0,5м в платното за движение Пътища и магистрали Индустриални зони с голям тежкотоварен трафик Летища и зони за поддръжка на самолети

По-подробна информациа отностно предлаганата гама Инспекционни шахти, както и детайлни данни за проектиране, полагане и монтаж моля намерете тук или се обърнете към нашния търговски представител във Вашия район!

Ревизия на шахта PRO1000- една година по-късно!

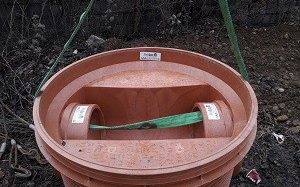

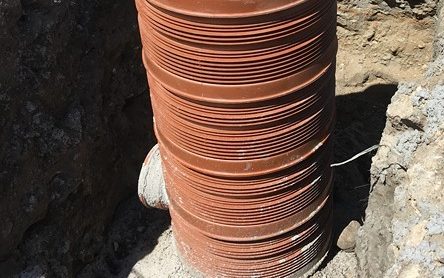

Монтаж на шахта PRO1000 в гр.София
PRO
manhole

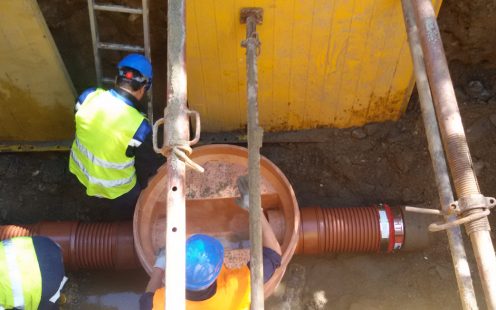

Инсталиране на шахта PRO съвместно с ВиК Сливен

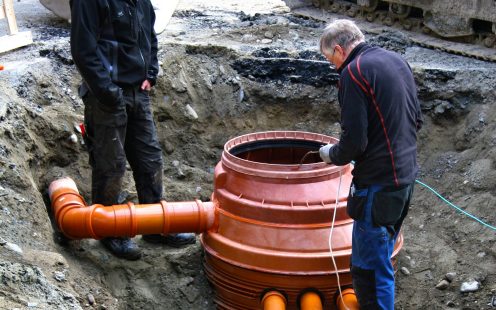

Монтаж на шахта PRO в Бургас
Инсталиране на шахта PRO съвместно с ВиК Благоевград

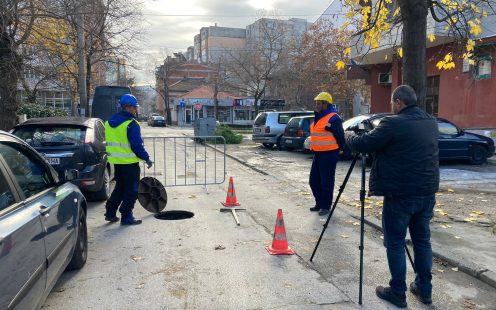

Ревизия на шахта PRO1000, 5 години след монтаж!
PRO and Pragma installation
PRO manhole revision
PRO instllation

сертификати

ЗА ВРЪЗКА С НАС!

Имате въпроси? Изберете най-удобния начин да се свържем с Вас!

Оставете телефонен номер!

Оставете телефонен номер!
Оставете имейл адрес!

Свързани продукти

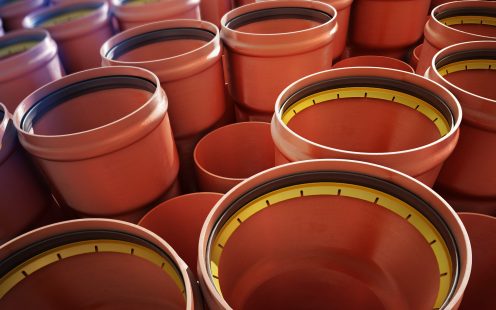

Канализационни тръби PVC-KG

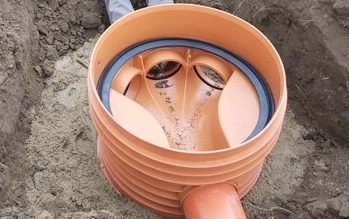

PRO manhole

Канализационни шахти PRO

rain gully

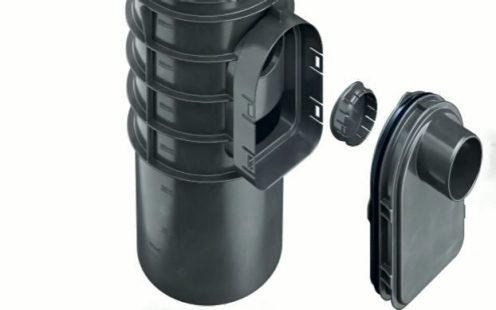

Дъждоприемни шахти PRO-RG

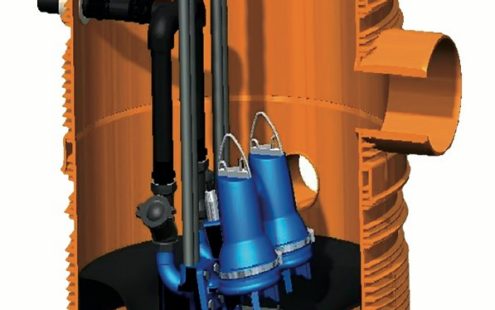

profos pump station
